一、测试参照规范、标准及依据

(1)《机械振动与冲击 建筑物的振动 振动测量及其对建筑物影响的评价指南》GB/T 14124-2009；

(2)《机械振动与冲击 人体暴露于全身振动的评价》GB/T13441.1-2007；

(3)《机械工业环境保护设计规范》JBJ 16-2000 J61-2000；

(4) 《声环境质量标准》GB 3096-2008;

(5) 《城市区域环境振动标准》GB10070-88

(6)  委托方提供的技术资料和测试要求。

二、 测试仪器设备参数

以下仪器均经过国家法定的计量部门检定，并在有效使用期限内。

1  941B型拾振器的主要技术参数如下：

轴向灵敏度：0.3v·s²/m

测量范围：0～20m/s²

频率响应：0.25～100Hz

2  INV3020系列高性能数据采集仪主要技术参数如下：

AD精度：24bit

最高采样频率：每通道102.4kHz

并行通道一致性：幅值0.05dB，相位0.1度

24位通道动态范围：120dB(典型值)，110dB(保证值)

输入噪声：0.03mVrms±10V量程

3  AWA6218A⁺型噪声统计分析仪主要技术参数如下：

准确度等级：GB/T 3785 2型

传声器灵敏度：30mV/Pa

测量范围：28dB～130dB

频率范围：20Hz～12.5kHz

三、 测试内容及方法

我们以某二层生产车间的楼板振动为例，在该二层生产车间设备区域布置若干振动检测及环境噪声测试点。依据现场实际情况，挑选其中4处振动较明显的楼板作为测试点，测点分别为ZD-1~ ZD-4，测试点位详见图3.1。在二楼生产车间布置3个噪声测试点，测点分别为S1~ S3，该测试点距离墙壁或窗户1m处，距离地面高度1.2m以上，在生产车间外敏感点噪声处布置9个测试点，测点分别为S4~ S12。该测试点距离墙体3.5m外测量，距地面高度为1.2m，测试点位详见图3.2~3.3。

图3.1 二楼生产车间楼板振动测试点位布置示意图

图3.2 二楼生产车间内噪声测试点位布置示意图

图3.3 二楼生产车间外敏感点噪声测试点位布置示意图

四 测试数据及分析

4.1  振动检测数据及分析

本次测试每个测点采用200Hz的连续采集。

现场对该二楼生产车间4个测点进行振动测试，每个测点进行了三向（东西方向、南北方向、铅锤方向）的加速度数据采集。根据现场测试结果，受检房屋二楼生产车间楼板的东西方向、南北方向和铅锤方向的加速度时程曲线。如图4.1～4.12所示。

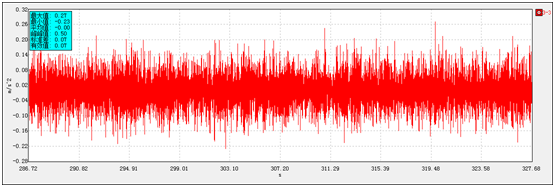

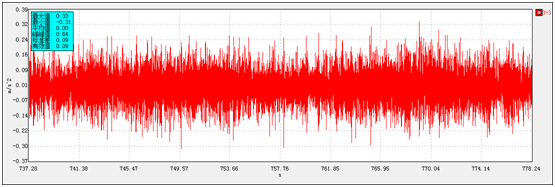

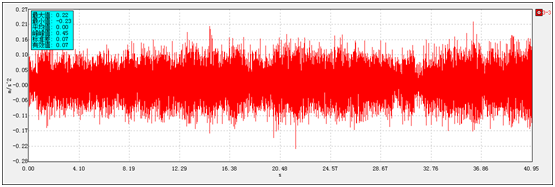

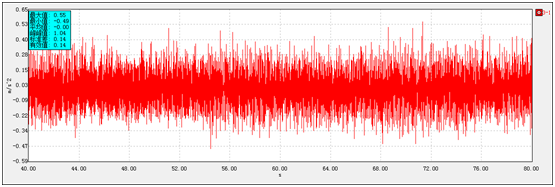

图4.1 二层楼板振动测试ZD-1测点南北向振动加速度时程曲线图

图4.2 二层楼板振动测试ZD-1测点东西向振动加速度时程曲线

图4.3 二层楼板振动测试ZD-1测点铅锤向振动加速度时程曲线

图4.4 二层楼板振动测试ZD-2测点南北向振动加速度时程曲线

图4.5 二层楼板振动测试ZD-2测点东西向振动加速度时程曲线

图4.6 二层楼板振动测试ZD-2测点铅锤向振动加速度时程曲线

图4.7 二层楼板振动测试ZD-3测点南北向振动加速度时程曲线

图4.8 二层楼板振动测试ZD-3测点东西向振动加速度时程曲线

图4.9 二层楼板振动测试ZD-3测点铅锤向振动加速度时程曲线

图4.10 二层楼板振动测试ZD-4测点南北振动加速度时程曲线

图4.11 二层楼板振动测试ZD-4测点东西振动加速度时程曲线

图4.12 二层楼板振动测试ZD-4测点铅锤向振动加速度时程曲线

采集得到二层楼板各振动测试测点水平及铅锤方向加速度最大值见表4.1：

表4.1 楼层各测点水平及铅垂最大加速度

从本次测试的数据分析，可以看出，铅锤方向的振动加速度值均大于水平方向的振动加速度值。考虑到人员日常生活主要是在建筑内楼面（地面）上，其振动方向特征与环境振动中相似，为简化标准和测量方法，从振动的实际影响出发，并保持与相关国家标准的一致性。本次测试主要采用铅垂方向作为振动数据评判

方向。通过1/3倍频程处理得铅垂向振动加速度级，采用计权法计算各测点振级，频率计权因子参照《机械振动与冲击 人体暴露于全身振动的评价》GB/T 13441.1-2007。根据《城市区域环境振动标准》GB10070-88中规定的有关工业集中区昼间铅垂向Z振级标准值的限定，做出以下数据评定。二层楼板各测试点铅锤方向Z振级如图4.13～4.16，评定结果如表8.2。

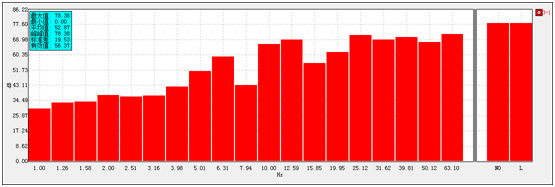

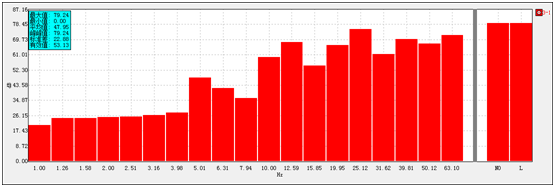

图4.13  二层楼板振动测试ZD-1测点铅锤方向Z振级

图4.14  二层楼板振动测试ZD-2测点铅锤向Z振级

图4.15  二层楼板振动测试ZD-3测点铅锤向Z振级

图4.16  二层楼板振动测试ZD-4测点铅锤向Z振级

表4.2 铅锤方向Z振级评定结果

从表4.2的结果可以看出，该科技园区该二楼生产车间楼板振动测试的4个测点，计算后所得各测点的铅锤方向Z振级均不满足《城市区域环境振动标准》（GB10070-88）规定。同时该楼层的生产设备昼夜运行，结构楼板在长期振动作用下存在疲劳问题，对该房屋的结构安全性产生影响。
